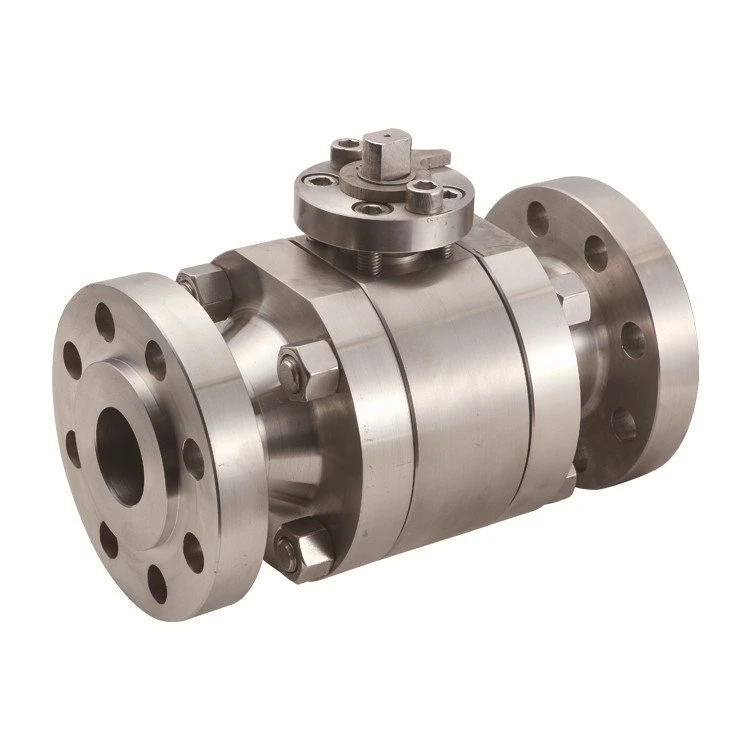

Valvola a sfera con sede galleggiante in metallo forgiato

Progettazione: ASME B16.34, ISO 14313, ISO 10423, ISO 17292
Gamma di pressioni: ANSI 150 ~ANSI 2500, PN10~PN420
Gamma di dimensioni: 1/2"-12"/DN15~DN300

Invia la tua richiesta

Descrizione

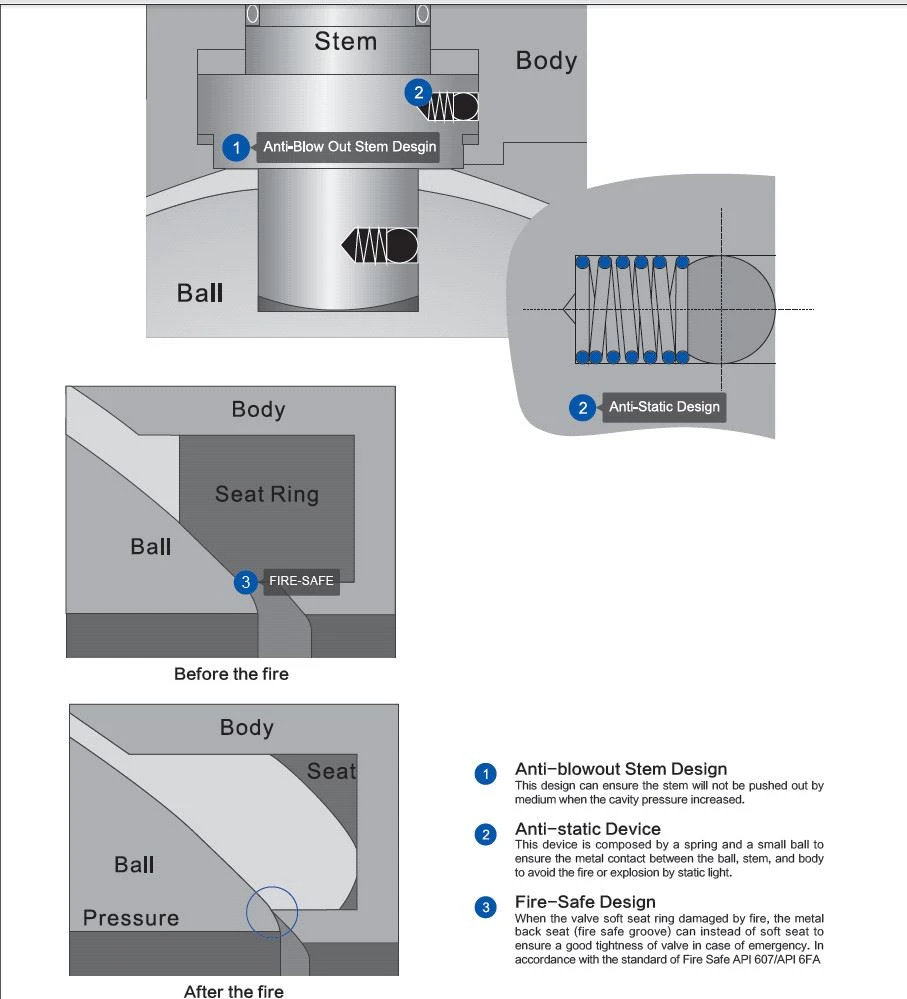

Vantaggi di progettazione per la VALVOLA A SFERA GZP forgiata flottante

● Ignifugo, ②Antistatico, ③Stelo antiscoppio,

● Imballaggio a basse emissioni fuggitive. ⑥ Leva manuale con dispositivo di blocco

● Sedile in metallo: A105 (ENP, SS304, SS316, SS321, SS316L)

Progettazione della connessione superiore per attuatore:

● Albero nudo con flangia superiore ISO 5211 (il giogo può arrotondare o squadrare secondo la richiesta dei clienti)

● Stelo esteso e copertura dello stelo L'estensione dello stelo può essere disponibile in base a diversi requisiti di installazione o servizio criogenico.

● Attuatore disponibile: leva manuale, cambio, attuatore pneumatico con operatore manuale, attuatore elettrico con certificato SIL

Dati tecnici
Design	ASME B16.34, ISO 14313, ISO 10423, ISO 17292
Gamma di pressioni	ANSI 150 ~ ANSI 2500, PN10 ~ PN420
Gamma di dimensioni	1/2"-12" /DN15~DN300
Materiale corporeo	A105	A350 LF2	A182 F11	A182 F22	A182 F304	A182 F316	A182 F304L	A182 F316L
	Requisiti speciali NACE MR-01-75/NACE MR-01-03
Faccia a faccia	,EN 558,DIN3202
Estremità RF, FF, RTJ con zanne	ASME B16.5
	BACCANO 2543-2545, EN1092-1
Estremità BW con saldatura di testa	,BS 2080, EN 12627
Intervallo di temperatura	-196°~ 650°C
Caratteristica di design
Costruzione	Corpo in uno, due o tre pezzi e corpo saldato
Porta	FB o RB
Tipo di palla	Palla galleggiante e palla fissa
Stelo	Stelo a prova di scoppio
Sigillatura del sedile	Tenuta del sedile anteriore, tenuta del sedile posteriore, tenuta bidirezionale
Funzionamento della valvola	Attuatori ad ingranaggi, pneumatici, idraulici, elettrici.
	By pass, dispositivi di bloccaggio, stelo esteso, ecc
Antincendio	BS 6755, ISO 10497-5
Altro disegno	Design antistatico, design di scarico automatico della pressione, design di iniezione di grasso di emergenza, valvola di scarico, design anticorrosivo, design anti-zolfo, ecc.
Ispezione e test
Ispezione visuale	MSS SP-55
Ispezione del materiale	Test PMI ---- Analisi chimica
	Test HB --- Test di durezza
	UT---Test ad ultrasuoni
	RT --- Test radiografico
	MT---Test magnetico
	Test NDT non distruttivo
Ispezione delle dimensioni	Secondo i disegni
Ispezione e test delle valvole	EN 12266, BS 5146
